MPW42
moduł panelu wyniesionego
MPW42
Opis produktu (rozwiń/zwiń)
MPW42 jest urządzeniem umożliwiającym sterowanie i nadzór pracy systemu AFS42 spoza miejsca instalacji centrali AFS42.
Moduł panelu wyniesionego MPW42 działa w pełni automatycznie i nie wymaga bieżącej obsługi poza czynnościami podłączenia (RS485 od strony centrali AFS42 i zasilania 12V) oraz odpowiedniej konfiguracji centrali AFS42 (włączone MMX:01 i MMX:02).
Wszelkie sygnały pojawiające się na panelu głównym centrali AFS42 będą widoczne na panelu wyniesionym MPW42.
Sygnały oraz funkcje przycisków działają równocześnie na panelu wyniesionym i centrali.
Pracą systemu AFS42 można zarządzać z obu urządzeń równolegle.
Budowa (rozwiń/zwiń)

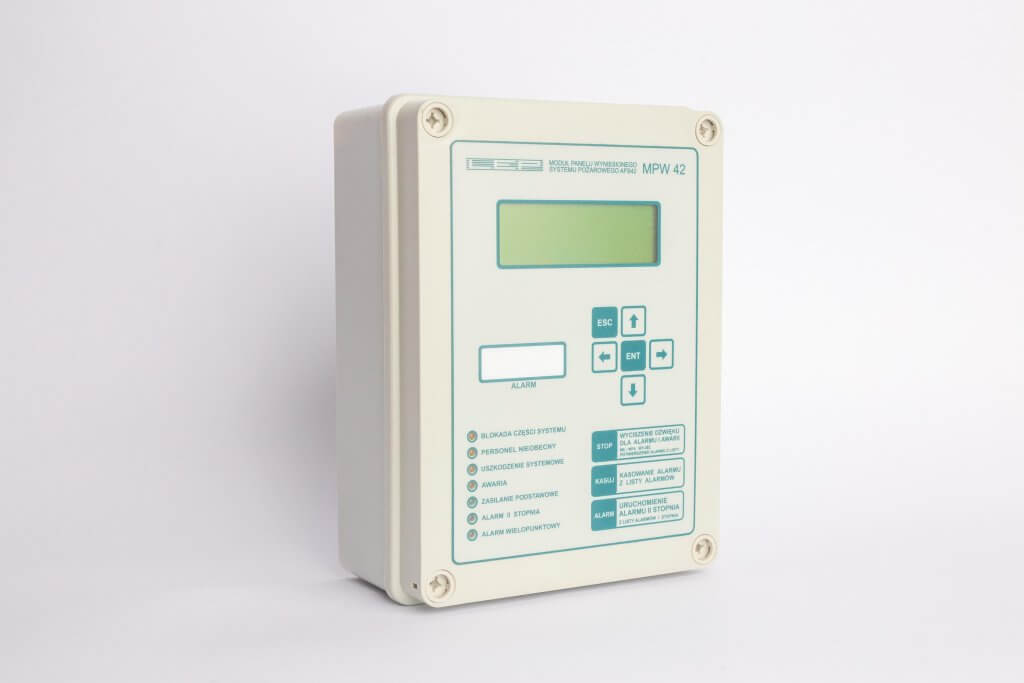

Urządzenie MPW42 jest wyposażone w elektroniczny układ mikroprocesorowy. Posiada wbudowany wyświetlacz oraz klawiaturę (analogiczne jak na płycie głównej centrali AFS42). Urządzenie posiada dwa złącza:
(E B A) podłączenie linii komunikacyjnej RS485 do centrali AFS42
(+ -) podłączenie zasilania 12V DC
Dane techniczne (rozwiń/zwiń)
| Napięcie zasilania | 12-24V DC |
| Maksymalny pobór prądu | 50 mA |
| Temperatura pracy | -0°C do +40°C |
| Wilgotność względna | 80% przy 40°C |
| Obudowa | tworzywo sztuczne (PS) w kolorze szarym |
| Wymiary | 200 x 150 x 80 mm |
| Waga | 450g ± 10g |
