GNW12, GNW24
Gniazdo do systemów alarmowych

GNW 12

GNW 24

Opis produktu (rozwiń/zwiń)

Gniazdo GNW12 służy do podłączenia czujki OSD23 do typowego systemu alarmowego, pracującego przy napięciu zasilającym w linii dozorowej 12V (GNW24 przy napięciu w linii 24V).
Oprócz zasilania czujki, gniazdo GNW12 (GNW24) umożliwia podłączenie izolowanej galwanicznie linii alarmowej, linii sabotażowej oraz pozwala na łatwe odłączenie czujki z miejsca zainstalowania dla celów serwisowych (czyszczenie).
Gniazda GNW w odmianie AR (GNW12AR, GNW24AR) posiadają wbudowaną funkcję autoresetu alarmu czujki, powodującą zaprzestanie alarmowania po ustąpieniu zadymienia.
Kotwica przekaźnika alarmowego w gnieździe (zacisk 4) zmienia pozycję w czasie sygnalizacji czujki OSD23 o obecności dymu (zapalona czerwona dioda LED w czujce):

w GNW12, GNW24 – na cały czas sygnalizacji czujki OSD23 o obecności dymu,
w GNW12AR, GNW24AR (tj. odmianie AR) – cyklicznie na około 1s co 6s, aż do zakończenia sygnalizacji o obecności dymu przez czujkę OSD23.

Po ustąpieniu zadymienia kotwica wraca do pozycji dozorowania.

UWAGA!

Gniazda w odmianie AR (GNW12AR, GNW24AR) nie mogą funkcjonować razem z czujkami dymu w odmianie R i MR (OSD23R, OSD23MR), ponieważ czujki te posiadają już wbudowany algorytm autoresetu (kasowania stanu alarmu i powrót do stanu dozorowania po ustąpieniu zadymienia) – tj. realizują funkcję autoresetu alarmu ale w odmienny sposób.

Budowa (rozwiń/zwiń)

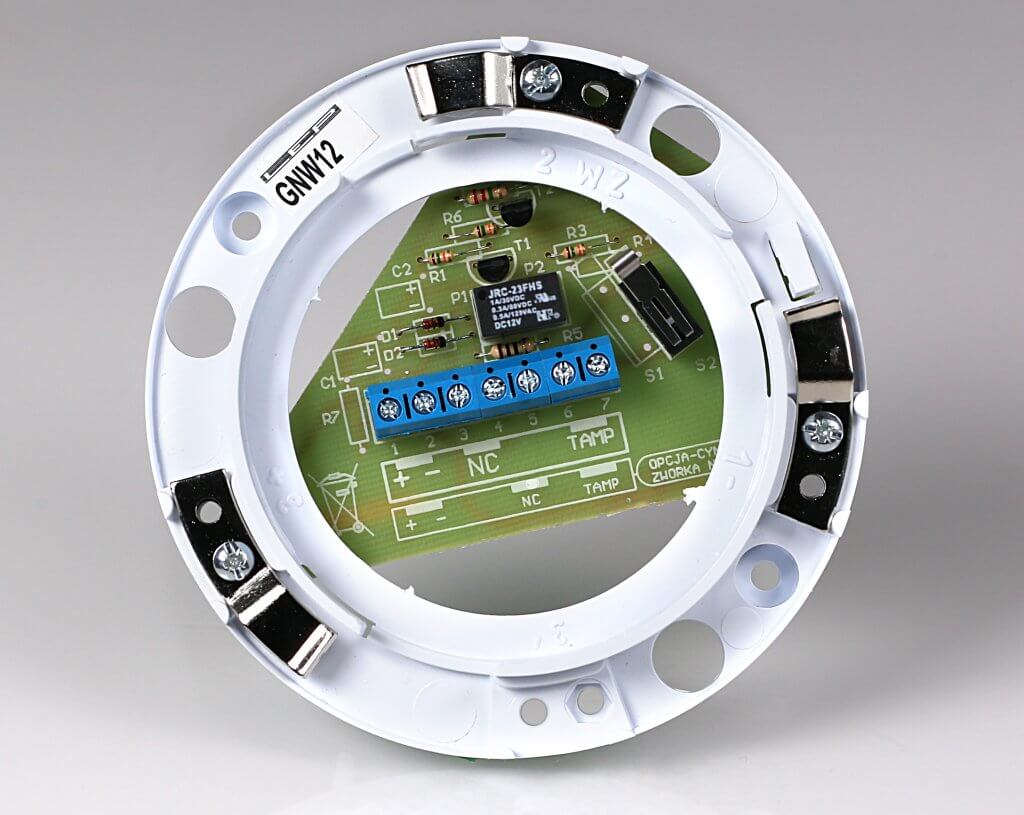

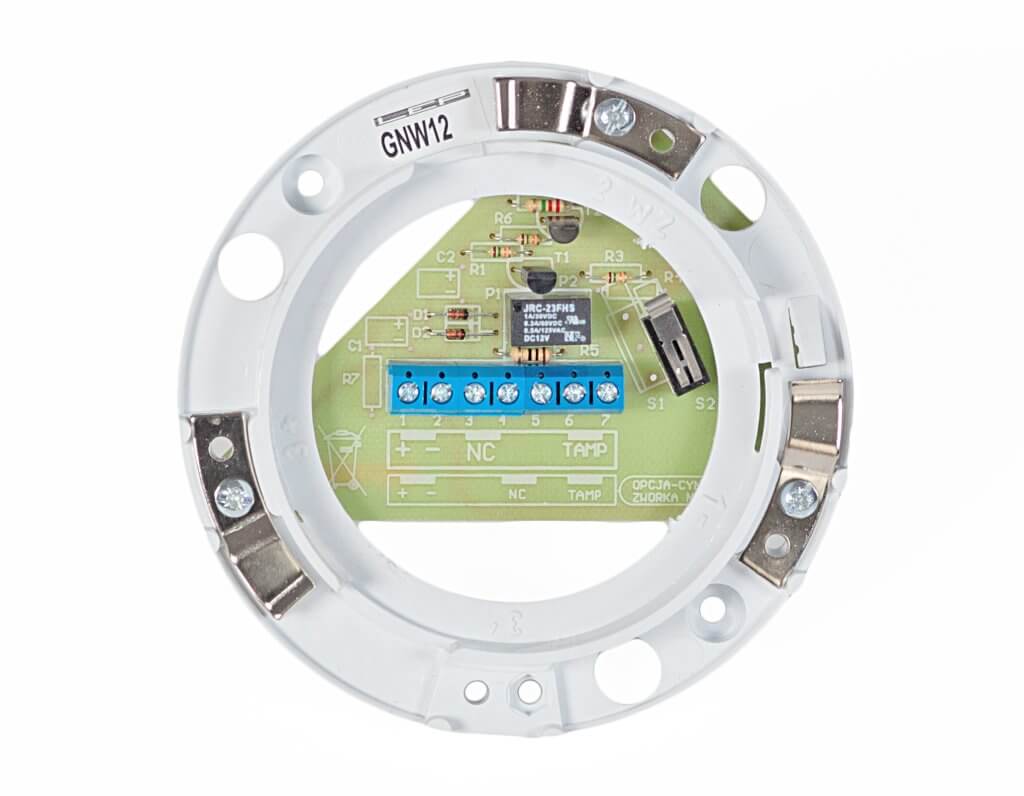

Gniazdo GNW12 (GNW24) zbudowane jest jako pojedynczy moduł elektroniczny osadzony w obudowie z tworzywa sztucznego przystosowanej do montażu na suficie za pomocą np. kołków rozporowych w rozstawie 90mm. Urządzenie wyposażone jest w złącza umożliwiające podłączenie czujki OSD23/03 oraz złącza śrubowe stanowiące listwę zaciskową linii dozorowej. Styki przekaźnika alarmowego (3,4,5) i mikroprzełącznika sabotażowego TAMPER (6,7) są odizolowane od części elektronicznej modułu. Obudowa posiada (zrealizowaną w postaci plastikowego zatrzasku) mechaniczną blokadę uniemożliwiającą wymontowanie czujki OSD23 z gniazda bez użycia klucza. Rezygnacja z blokady polega na wyłamaniu plastikowego zatrzasku przed wkręceniem czujki.

Dane techniczne (rozwiń/zwiń)

Napięcie zasilania GNW12:	12V DC
Prąd dozorowania GNW12 (gniazdo wraz z czujką OSD23):	gniazdo NC – 12,5mA
Prąd dozorowania GNW12 (gniazdo wraz z czujką OSD23):	gniazdo NO – 0,1mA
Prąd alarmowania GNW12 (gniazdo wraz z czujką OSD23):	gniazdo NC – 8,5mA
Prąd alarmowania GNW12 (gniazdo wraz z czujką OSD23):	gniazdo NO – 20,5mA
Napięcie zasilania GNW24	24V DC
Prąd dozorowania GNW24 (gniazdo wraz z czujką OSD23):	gniazdo NC – 12,5mA
Prąd dozorowania GNW24 (gniazdo wraz z czujką OSD23):	gniazdo NO – 0,1mA
Prąd alarmowania GNW24 (gniazdo wraz z czujką OSD23):	gniazdo NC – 25,5mA
Prąd alarmowania GNW24 (gniazdo wraz z czujką OSD23):	gniazdo NO – 37mA
Wytrzymałość prądowa styków przekaźnika	1000mA przy 24V
Maksymalny prąd styków 3, 4, 5	100mA (*)
Temperatura pracy	-25°C do +55°C
Wymiary – średnica – wysokość	102mm 21mm
Waga	67g
Rozstaw otworów montażowych	90mm
(*) – dla zwiększenia prądu do 1000mA należy zewrzeć rezystor R5

Pliki i dokumenty (rozwiń/zwiń)

OSD23 Optyczna czujka dymu – instrukcja obsługi, informacja techniczna

GNW12 Gniazdo systemu alarmowego do czujek OSD23 – karta katalogowa

GNW24 Gniazdo systemu alarmowego do czujek OSD23 – karta katalogowa

GNW12 (GNW24) Gniazdo systemu alarmowego do czujek OSD23 – Deklaracja Zgodności

GNW12 (GNW24) Gnizado systemu alarmowego do czujek OSD23 – instrukcja obsługi, informacja techniczna
